Компенсатороы ППУ
Заказать сильфонные компенсаторы СКУ ППУ и другие фасонные элементы для предизолированных трубопроводов можно напрямую с завода ППЗТИ.
Работаем с проектными организациями, строительно-монтажными компаниями и службами заказчика. Комплектуем объекты любой сложности с доставкой по всей России.
Оцинкованная оболочка (ОЦ)
СИЛЬФОННЫЕ
2 СЕКЦИОННАЯ

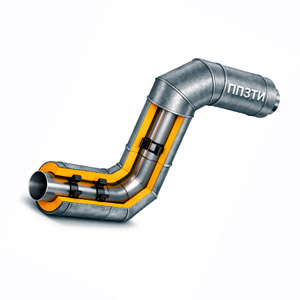

Z - ОБРАЗНАЯ ОЦ

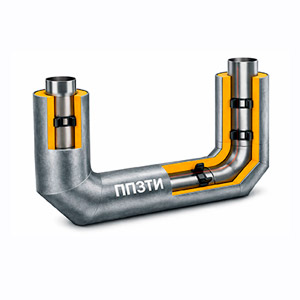

П - ОБРАЗНАЯ ОЦ
Диаметр стальной трубы: 32 — 530 мм.
Толщина стенки: 2,5 — 12 мм.
Диаметр оболочки: 110 — 800 мм.
Ключевые параметры продукции ГОСТ 30732-2020
| Плотность | 80 кг/м3 |
| Предельно допустимая нагрузка | 200 кг/м3 |
| Коэффициент теплопроводности | 0,03 Вт/м |
| Гигроскопичность в кипящей воде | 0,2 кг/м2 |
| Прочность при изгибе | 1,5 кг/см2 |
| Рабочее давление | 1,6 МПа |
| Рабочая температура теплоносителя | +130°С |
| Максимально допустимая температура теплоносителя | +150°С |
| Максимальная потеря тепловой энергии | до 4% |
СКУ ППУ
Сильфонные компенсаторы СКУ ППУ — один из ключевых фасонных элементов предизолированных трубопроводов. Их задача — принимать на себя температурные деформации, возникающие при нагреве и остывании стальных труб, а также гасить вибрационные нагрузки в системах под давлением. СКУ защищает трубопровод от разрушения и продлевает срок безаварийной эксплуатации теплосети.
Как работает сильфонный компенсатор
В основе конструкции СКУ — сильфонный элемент в виде стальной гофрированной вставки. Гофра многократно сжимается и растягивается, сохраняя герметичность и прочность. Благодаря этому трубопровод получает запас хода для компенсации линейного расширения без повреждения сварных стыков и неподвижных опор.
В зависимости от проектного решения сильфонные компенсаторы СКУ ППУ монтируются в начале, середине или конце прямолинейного участка теплотрассы. По сравнению с П-образными, Г-образными и Z-образными компенсаторами, СКУ занимает значительно меньше места, проще в монтаже и обладает более высокой компенсирующей способностью при тех же диаметрах.
Разновидности сильфонных компенсаторов ППУ

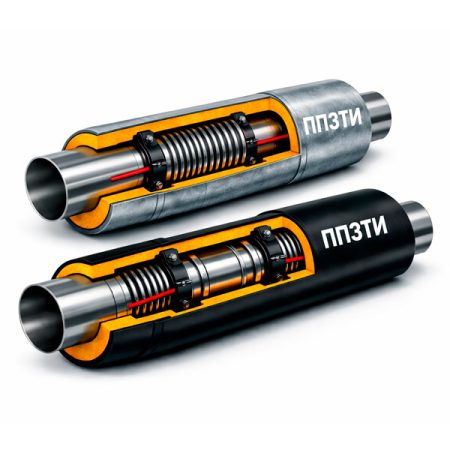

По типу наружной оболочки
- СКУ ППУ ПЭ — вариант для подземной бесканальной прокладки. Наружный слой из полиэтилена защищает пенополиуретановую изоляцию от грунтовых вод и механических повреждений.

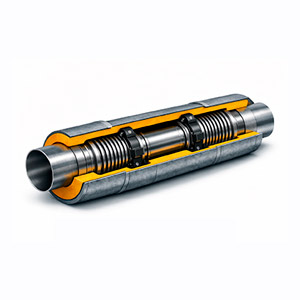

- СКУ ППУ ОЦ — исполнение для надземных тепловых сетей. Оцинкованный кожух устойчив к атмосферным воздействиям, ультрафиолету и перепадам температуры.
По количеству сильфонных секций

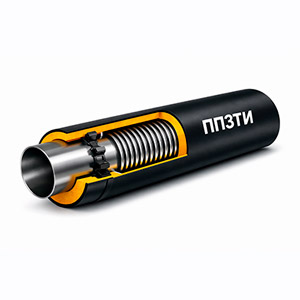

- Односекционные компенсаторы оснащены одной гофрой и применяются на участках с умеренным тепловым расширением.

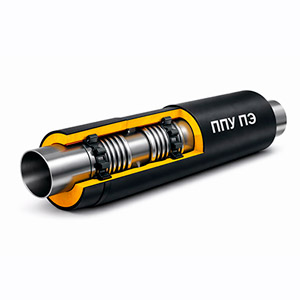

- Двухсекционные модели имеют две гофры и обеспечивают увеличенный осевой ход — их выбирают для длинных прямых участков трубопровода.
Другие типы компенсаторов в ППУ изоляции

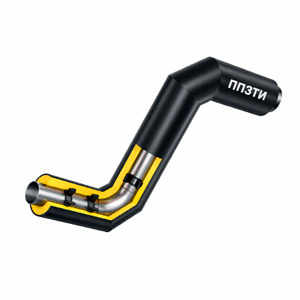

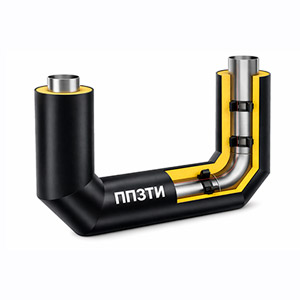

При проектировании теплосетей применяются П-образные и Z-образные компенсаторы ППУ. П-образные работают как пружина, обеспечивая подвижность трубопровода. Z-образные совмещают смену направления трассы с компенсацией температурных напряжений — удобный вариант для обхода препятствий и перепадов высот.
Технология производства СКУ ППУ на заводе ППЗТИ
На Павлово-Посадском заводе трубной изоляции сильфонные компенсаторы СКУ ППУ изготавливаются по полному производственному циклу. Сначала к сильфонному элементу, прошедшему антикоррозийную обработку, привариваются стальные патрубки. Затем на заготовку надевается защитная оболочка — полиэтиленовая или оцинкованная, в зависимости от типа исполнения.
В свободное пространство между сильфоном и кожухом заливаются жидкие компоненты пенополиуретана. Вспениваясь, ППУ заполняет весь объём, затвердевает и образует монолитный теплоизоляционный слой. До заливки внутрь изделия закладывается медный проводник системы ОДК, позволяющий отслеживать состояние изоляции и выявлять участки увлажнения.
Размеры и характеристики
| d ст., мм | s ст., мм | Dy | Защ. оболочка | СКУ | L, мм* | m, кг** | ||
|---|---|---|---|---|---|---|---|---|
| ПЭ | Pn | E, мм | ||||||
| Dп, мм | D кож., мм | МПа* | Осев. ход* | |||||
| 57 | 3,5 | 50 | 125 | 135 | 1,6 | 60 | 1440 | 20,9 |
| 76 | 3,5 | 65 | 140 | 150 | 1,6 | 60 | 1440 | 25,3 |
| 89 | 4 | 80 | 160 | 170 | 1,6 | 70 | 1480 | 34,7 |
| 108 | 4 | 100 | 180 | 190 | 1,6 | 100 | 1590 | 42,1 |
| 133 | 4 | 125 | 225 | 237 | 1,6 | 100 | 1635 | 52,6 |
| 159 | 4,5 | 150 | 250 | 262 | 1,6 | 100 | 1610 | 63,9 |
| 219 | 6 | 200 | 315 | 330 | 1,6 | 160 | 1632 | 106,8 |
| 273 | 7 | 250 | 400 | 415 | 1,6 | 160 | 1912 | 176,3 |
| 325 | 7 | 300 | 450 | 465 | 1,6 | 180 | 1932 | 199,4 |
| 426 | 7 | 400 | 560 | 578 | 1,6 | 190 | 1968 | 275,4 |
| 530 | 7 | 500 | 710 | 728 | 1,6 | 200 | 1982 | 369,5 |
d ст. — диаметр стальной трубы, s ст. — толщина стенки стальной трубы, Dy — условный диаметр, Dп — диаметр ПЭ оболочки, D кож. — диаметр кожуха сильфона, Pn — номинальное давление СКУ, МПа, E — осевой ход СКУ, L — длина изделия, мм, m — масса, кг. Более подробно уточните у менеджера
Что влияет на стоимость компенсаторов в ППУ
Цена на сильфонные компенсаторы СКУ ППУ зависит от диаметра и толщины стенки трубы, марки стали, толщины теплоизоляции, величины осевого хода и рабочего давления. Для точного расчёта отправьте нам спецификацию или техзадание — подготовим коммерческое предложение в течение рабочего дня.
Купить сильфонные компенсаторы СКУ ППУ можно на нашем заводе ППЗТИ по ценам производителя. Мы изготавливаем изделия в соответствии с ГОСТ 30732-2020, контролируем качество на каждом этапе и отгружаем продукцию без задержек
