Переходы ППУ
Производим и поставляем предизолированные стальные переходы ППУ в полиэтиленовой и оцинкованной оболочке, трубы ППУ и комплектующие напрямую с Павлово-Посадского завода трубной изоляции — без посредников и наценок.
Рассчитаем спецификацию под ваш проект в Москве и Московской области, скомплектуем заказ и организуем доставку на объект по всей России.

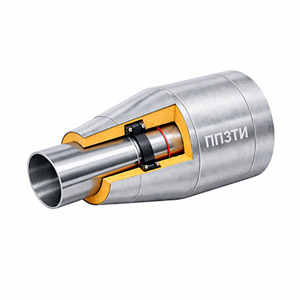

Оцинкованная оболочка (ОЦ)
ПЕРЕХОДЫ ППУ ОЦ

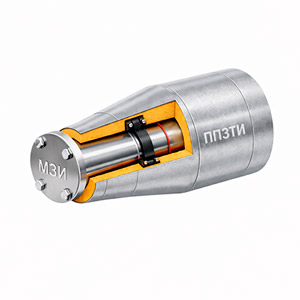

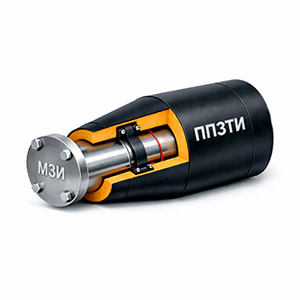

С ЗАГЛУШКОЙ МЗИ
СОДК
Диаметр стальной трубы: 32 — 530 мм.
Толщина стенки: 2,5 — 12 мм.
Диаметр оболочки: 110 — 800 мм.
Основные особенности, отличия и виды:

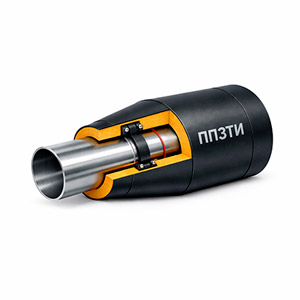

Фитинг в пенополиуретановой теплоизоляции, предназначенный для соединения двух участков трубопровода с разными диаметрами. Изделие обеспечивает плавную стыковку трубных элементов с минимальными тепловыми потерями, сохраняя целостность системы теплоснабжения.
Основу составляет стальной бесшовный переходной элемент с приваренными патрубками с обеих сторон. На стальной заготовке устанавливаются центрирующие опоры, поверх которых монтируется наружная защитная оболочка — полиэтиленовая или оцинкованная.
Межтрубное пространство между оболочкой и стальной заготовкой заполняется жидкими компонентами, образующими монолитный слой жёсткого пенополиуретана. Такая технология заливки ППУ гарантирует равномерную теплоизоляцию по всей длине фитинга.

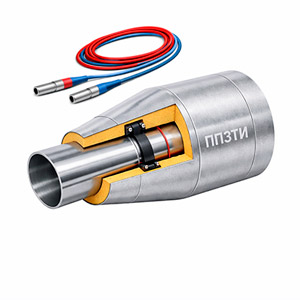

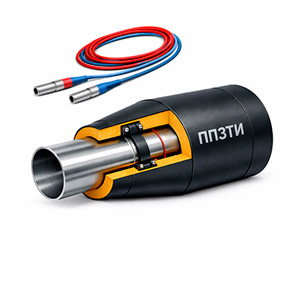

В слое утеплителя заранее прокладывается медный проводник системы СОДК (системы оперативного дистанционного контроля) для подключения к диспетчерскому комплексу и мониторинга влажности в теплоизоляционном слое.
Основные особенности:
Переходы ППУ выпускаются в концентрическом и эксцентрическом исполнении.
Во втором случае изделие выполнено в виде несимметричного конуса: оси фитинга и трубопроводной линии смещены относительно друг друга по нижней или верхней образующей. Эксцентрические переходы ППУ востребованы при горизонтальной укладке, когда необходимо выдержать единый уровень дна трубы.
Способы прокладки
Фитинги могут комплектоваться дополнительными элементами: торцевыми заглушками, в том числе с кабельным выводом для подключения к системе СОДК.
Типоразмеры и конструктивные параметры переходов определяются проектной документацией на строительство тепловой сети или инженерного трубопровода.
Таблица размеров
| d2 ст., мм | D2 обол., мм | d1 ст., мм | 33,5 | 42,3 | 48 | 57 | 76 | 89 | 108 | 133 | 159 | 219 | 273 | 325 | 426 | 530 | 630 | 720 | 820 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D1 обол., мм | 125 | 125 | 125 | 125 | 140 | 160 | 180 | 225 | 250 | 315 | 400 | 450 | 560 | 710 | 800 | 900 | 1000 | ||
| 42,3 | 125 | L, мм | 1500 | ||||||||||||||||
| 42,3 | 125 | m, кг | 5,48 | ||||||||||||||||
| 48 | 125 | L, мм | 1500 | 1500 | |||||||||||||||
| 48 | 125 | m, кг | 6,4 | 6,4 | |||||||||||||||
| 57 | 125 | L, мм | 1500 | 1500 | 1500 | ||||||||||||||
| 57 | 125 | m, кг | 6,8 | 7,1 | 7,5 | ||||||||||||||
| 76 | 140 | L, мм | 1500 | 1500 | 1500 | ||||||||||||||
| 76 | 140 | m, кг | 8,6 | 9,1 | 9,7 | ||||||||||||||
| 89 | 160 | L, мм | 1500 | 1500 | 1500 | ||||||||||||||
| 89 | 160 | m, кг | 11,7 | 12,3 | 13,6 | ||||||||||||||
| 108 | 180 | L, мм | 1500 | 1500 | 1500 | ||||||||||||||
| 108 | 180 | m, кг | 14,2 | 15,4 | 17,7 | ||||||||||||||
| 133 | 225 | L, мм | 1500 | 1500 | 1500 | 1500 | |||||||||||||
| 133 | 225 | m, кг | 18,1 | 18,3 | 20,9 | 22,2 | |||||||||||||
| 159 | 250 | L, мм | 1500 | 1500 | 1500 | 1500 | 1500 | ||||||||||||
| 159 | 250 | m, кг | 19,9 | 23,3 | 26,2 | 27,7 | 30,3 | ||||||||||||
| 219 | 315 | L, мм | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | |||||||||||
| 219 | 315 | m, кг | 35,5 | 36,7 | 39 | 40,6 | 44,8 | 46,8 | |||||||||||
| 273 | 400 | L, мм | 1500 | 1500 | 1500 | 1500 | |||||||||||||
| 273 | 400 | m, кг | 55,6 | 58 | 64,7 | 75,9 | |||||||||||||
| 325 | 450 | L, мм | 1500 | 1500 | 1500 | 1500 | 1500 | ||||||||||||
| 325 | 450 | m, кг | 63,7 | 68,2 | 71,5 | 81 | 92 | ||||||||||||
| 426 | 560 | L, мм | 1500 | 1500 | 1500 | 1500 | |||||||||||||
| 426 | 560 | m, кг | 110,5 | 116 | 121,4 | 124,6 | |||||||||||||
| 530 | 710 | L, мм | 1650 | 1500 | 1500 | ||||||||||||||
| 530 | 710 | m, кг | 164,1 | 156,1 | 175,1 |
d1 / d2 — наружный диаметр стальной трубы (сторона 1 / сторона 2), D1 / D2 — диаметр оболочки ППУ (сторона 1 / сторона 2),
L — длина изделия, мм, m — расчетная масса, кг. Числа в верхней строке — d1 ст., мм; во второй строке шапки — соответствующий D1 обол., мм. Пустые ячейки означают, что исполнение не предусмотрено.
Более подробно уточните у менеджера
Производство переходов в ППУ изоляции
Среди ключевых преимуществ изготовления предизолированных переходных фасонных изделий на Павлово-Посадском заводе трубной изоляции выделим следующее:
Продукция соответствует ГОСТ-30732-2020 и проходит все предусмотренные нормативом испытания.
Используем только первичные материалы и сырьё (стальные трубы, гранулы ПЭ, компоненты ППУ) от проверенных производителей — никакого вторичного сырья.
Оболочку и все конструктивные элементы фитингов изготавливаем на собственном производстве, что позволяет полностью контролировать качество заготовок.
Выпускаем ПЭ и ОЦ кожухи из материалов с улучшенными характеристиками сверх требований ГОСТ — это напрямую влияет на надёжность.
Не применяем экологически опасные вещества; плотность жёсткого ППУ строго выдерживается в соответствии с нормативными требованиями.
Сварочные работы выполняют аттестованные специалисты НАКС.
На каждом этапе производства ведётся пооперационный контроль — от входного контроля сырья до проверки готовых переходов ППУ перед отгрузкой.
Что влияет на цену?
Итоговая стоимость рассчитывается индивидуально и зависит от конфигурации заказа.
ГОСТ и марка стали, из которой изготовлены патрубки.
Габаритные размеры изделия (диаметр, длина).
Тип наружной защитной оболочки, МЗИ и КВ.
Толщина теплоизоляционного слоя (стандарт или усиленный тип.
